Токарно-фрезерный станок +C

Серия токарно-фрезерных станков+C имеет стандартную конструкцию станины из серого чугуна HT300 с наклоном 30°, линейными направляющими и направляющими скольжения в качестве опции. Ременный прецизионный шпиндель в стандартной комплектации с абсолютным энкодером, обеспечивающий непревзойденную мощность. Конус торца шпинделя от A2-5 до A2-15. Диапазон рабочих диаметров от 320 мм до 700 мм, длина от 500 мм до 4000 мм опционально с люнетом. Быстросменная револьверная головка может быть типа BMT или VDI. Автоматическая или гидравлическая задняя бабка по желанию заказчика.

Узнать цену Загрузить

Описание

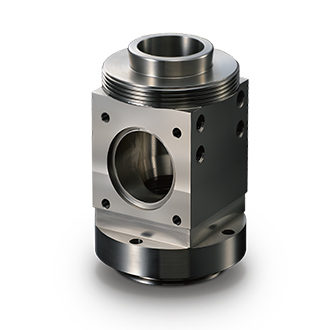

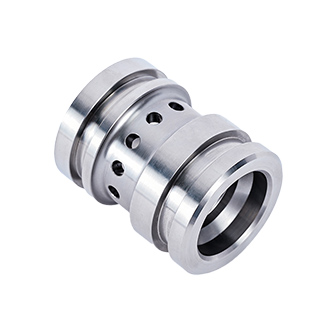

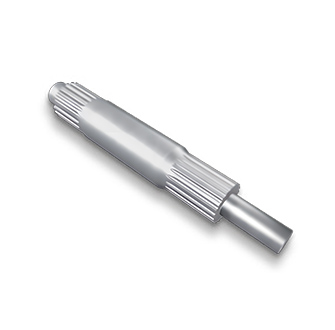

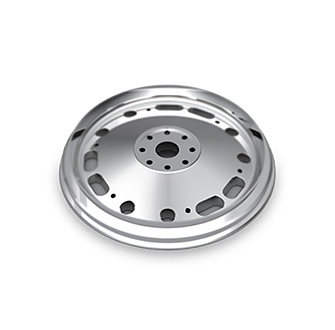

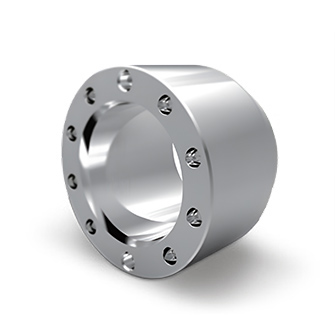

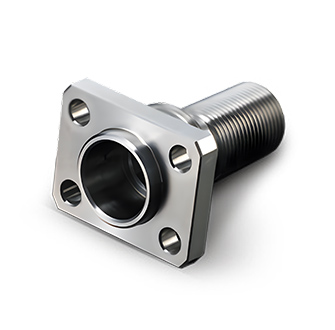

Обзор

Благодаря почти 20-летнему опыту в производстве токарных станков с наклонной станиной компания EUMASPINNER накопила техническую экспертизу и опытных инженеров.Токарно-фрезерный станок с превосходной статической и динамической устойчивостью серии EL+C появился на свет 20 лет назад, в 2000-х годах. Мы разработали оптимальную конструкцию станка, чтобы обеспечить идеальный баланс мощности, стабильности и точности при создании компактного токарного станка, обеспечивающего высокую производительность.

Сверхжесткая цельнолитая станина

Станина токарно-фрезерного станка линейки EL компании EUMASPINNER изготовлена из серого чугуна HT300,интегрально отлита, закалена и отшлифована. Широкий пролет рельсов, низкий центр тяжести и большая станина обеспечивают высокую жесткость, отличные показатели отвода и удаления стружки. Внутренняя часть станины имеет сильно распределенные усиливающие ребра, эффективно устраняющие деформацию, вызванную сдвиговым и растягивающим напряжением.

Тщательное шабрение

Передняя бабка и посадочное место для крепления ШВП требуют точного шабрения для более точного выравнивания и соблюдения допусков между сопрягаемыми деталями, что обеспечивает превосходную общую точность и стабильность станка.
Умелое ручное шабрение создает масляные карманы с высокой и низкой текстурой, выравнивая поверхности скольжения между направляющими седла и коробки для плавного скольжения и уменьшая износ и нагрев от трения.

Передача оси

Серводвигатели переменного тока увеличенного размера обеспечивают мощную тягу для высокой скорости подачи и точной резании. ШВП HIWIN/THK большого диаметра с предварительным натяжением напрямую соединены с приводным механизмом, чтобы обеспечить безлюфтовое движение. Точность повторения полного хода до 0,003 мм на длине 1000 мм в соответствии со стандартом VDI/DGQ-3441.

Линейные направляющие

Конструкция линейных направляющих INNA/THK обеспечивает низкий коэффициент трения и минимизирует разницу между динамическим и статическим трением. Поэтому при субмикронной подаче не возникает эффекта прилипания-скольжения.

Конструкция

Наклонная станина с 30° цельнолитая HT300, ось Y интерполируется через дополнительную наклонную каретку на 30°.

Эффективное удаление стружки и жесткая станина.

Оптимизированная конструкция передней бабки.

Широкое основание с низким центром тяжести станка для повышения устойчивости и жесткости.

Абсолютный энкодер шпинделя с индексацией 0,001°

Постоянная температура корпуса станка

Импортные линейные направляющие THK

Сверхточная ШВП класса C0.

Технические характеристики

Спецификация	единица	EL-42Li+C	EL-52Li+C			EL-65Li+C				EL-75Li+C			EL-80Li+C
Система управления	-	FANUC 0i-TF	FANUC Oi-TF			FANUC Oi-TF				FANUC Oi-TF			FANUC Oi-TF
Макс. качели над кроватью	мм	500	580			650				750			930
Макс. ход над салазками	мм	240	360			410				450			600
Макс. диаметр обработки	мм	300	400			500				600			750
Макс. длина поворота	мм	470	680	980	1480	730	1080	1480	2030	1480	1980	2980	2100	2950	3950
Нос	-	А2-6	А2-6	А2-8		А2-6	А2-8 [А2-11]	А2-8 [А2-11]		А2-8 [А2-11]	А2-11 [А2-15]	А2-11 [А2-15]	А2-15
Сквозное отверстие/стержень	мм	66/52	66/52	87/75		66/52	86/75 [105/90]	86/75 [105/90]		86/75 [105/90]	105/90 [132/120]	105/90 [132/120]	132/120
Размер патрона	дюйм	8	8	10		8 [10]	10 [12]	10 [12,15]		10 [12,15]	12 [15]	15 [21]	18 [21]
Макс. скорость	об/мин	4500	4500	3500		4000	3500 [2000]	3500 [2000]		3500 [2000]	3500 [2000]	2000 [1200]	1200
Индексация кодировщика	степень	0,001	0,001	0,001		0,001				0,001			0,005
Мощность шпинделя (S1/S6 40%)	кВт	11/15	11/15	11/15 [15/18.5]		11/15 [15/18.5]	11/15 [15/18.5]	11/15 [15/18.5]		15/18.5	15/18.5	15/18.5	30/37
Крутящий момент шпинделя (S1/S6 40%)	Нм	52/70	52,5/95,5	52,5/95,5 [71,6/95,5]		52,5/95,5 [71,6/118]	105/140 [143/191]	105/140 [143/191]		143/191 [220/250]	143/191 [220/250]	220/250	249/309
Соотношение скоростей	-	1:1.75	1:2.5	1:2.5		1:2.5	1:2.5	1:2.5		1:2.5	1:2.5	1:2.5	1:10 (передаточное отношение редуктора: 1:5, передаточное отношение: 1:2)
Крутящий момент на выходе шпинделя (S1/S6 40%)	Нм	91/122	131/238	131/238 [179/238]		131/238 [179/295]	262,5/350 [357,7/477,5]	262,5/350 [357,7/477,5]		357,7/477,5 [550/625]	357,7/477,5 [550/625]	550/625	2490/3090
Путеводитель	-	Линейный (Op:hard)								Линейный (Op:hard)			Линейный / прямоугольный
Перемещение по оси X	мм	185	230	230		280				330			500
Перемещение по оси Z	мм	500	690	990	1490	740	1090	1490	2040	1580	2120	3120	2150	3050	4150
Скорость подачи по осям X/Z	м/мин	30	24	24		30	24			24	24	24	24
Мощность/крутящий момент двигателя X/Z	кВт/Нм	1.8/11	1.8/11	1.8/11 [2.5/20]		1.8/11	1.8/11 [2.5/20]			2.5/20			3.0/36
Точность позиционирования по осям X/Z (полный ход)	мм	0,005	0,005	0,007		0,006	0,008 (1000 мм)			0,008 (1000 мм)			0,012 (1000 мм)
Точность повторного позиционирования по осям X/Z (полный ход)	мм	0,003	0,003	0,004 (1000 мм)		0,004	0,004 (1000 мм)			0,004 (1000 мм)			0,008 (1000 мм)
Тип и положение башни	Т	BMT45/55 (12 позиций)	BMT55 (12 позиций)			BMT55 (12 позиций)	BMT55/65 (12 позиций)			BMT55/65 (12 позиций)			BMT65/75 (12 позиций)
Хвостовик режущего инструмента	мм	25X25	25x25	25x25		25x25	25x25 [32x32]	25x25 [32x32]		25x25 [32x32]	25x25 [32x32]	25x25 [32x32]	32x32
Диаметр расточного инструмента	мм	32	32	32		40	40 [50]	40 [50]		40 [50]	40 [50]	40 [50]	50
Скорость фрезерования	об/мин	4000 [6000]	4000 [6000]	4000 [6000]		4000 [6000]				4000 [6000]			4000 [6000]
Номинальная мощность	кВт	2.7 [4.5]	2.7 [4.5]	2.7 [4.5]		2.7 [4.5]				2.7 [4.5]			4.5
Номинальный крутящий момент	Нм	12 [18]	12 [18]	12 [18]		12 [18]				12 [18]			22
Метод перемещения задней бабки	-	Жесткое/башенное управление (Опция: линейное/сервопривод)								Жесткое/башенное управление (Опция: линейное/сервопривод)
Ход задней бабки	мм	430	660	960	1460	710	1060	1460	2010	1460	1960	2960	2100	2950	3950
Конусность рукава	-	М4#	М5#	М5#		М5#	М5# [М6#]			М5# [М6#]			М6#
Диаметр втулки / ход (гидравлический)	мм	70/100	100	100		100/110 [180/160]				100/110 [180/160]			180/160
Мощность охлаждающей жидкости	В	350	350	500		350	700	700		700			700
Резервуар для воды	Л	200	200	220		200	220	250		250	270	270	300	380	480
Емкость гидравлического бака	Л	20	20	20		20				20			20
Общая мощность	что	40	45	50		45	50	50		50	50	50	50	50	50
Д×Ш×В (транспортер стружки)	мм	2550 х 1800 х 3550	3340 х 1950 х 2050	3550 х 1950 х 2050	4100 х 1950 х 2050	3680 х 2100 х 2150	4280 х 2100 х 2150	4580 х 2100 х 2150	4880 х 2100 х 2150	4560 х 2310 х 2370	4880 х 2310 х 2370	5880 х 2310 х 2370	4880 х 2330 х 2370	5880 х 2330 х 2370	6880 х 2330 х 2370
Масса	кг	3550	4250	4600	5000	5000	52 00	5500	6000	7100	8200	9200	12000	15000	19000

Стандартная конфигурация

Цельнолитая наклонная станина с углом наклона 30°

Револьверная головка с приводом на 12 позиций

Линейные роликовые направляющие

Высокоточный шарико-винтовой привод C3

Шкала индексации оси C 0,001°

Главный двигатель FANUC β, двигатель оси FANUC

Система подачи СОЖ

Полностью закрытый защитный кожух

Гидравлическая система

Гидравлический 3-кулачковый патрон, стандартные каленые кулачки

Автоматическое устройство смазки

Водяной пистолет

Воздушный пистолет

Кондиционер воздуха электрошкафа

Электронный маховик

Интерфейсы CF-карты и USB

Трансформатор

Транспортёр стружки + стружколом

Ножной переключатель цангового патрона

Рабочее освещение

Блокировка защитной дверцы

Светодиодная лампа завершения работы

Набор инструментов для регулировки

8 держателей инструмента, включая 2 держателя привода

Регулировочные болты и опоры

Руководство по эксплуатации и обслуживанию

FANUC (система Siemens 828), цветной экран 10,4 дюйма

Опциональная конфигурация

Сверхточный шариковый винт C0

Постоянная температура направляющих станка

Редуктор BF (Италия)

Масловодоотделитель

Уловитель масляного тумана

Уловитель деталей + конвейерная лента

Устройство подачи прутка

Устройство для повторной настройки инструмента RENISHAW

Измерение деталей RENISHAW

Устройство подачи СОЖ под высоким давлением

Поворотное окно

Оптическая шкала HEIDENHAIN

Оправка для проверки геометрической точности

Динамическая система обнаружения столкновений

Подача СОЖ под высоким давлением 20 бар

Неподвижный люнет

Дополнительная гарантия
