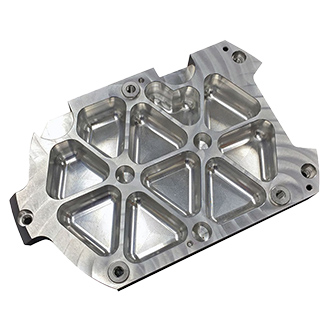

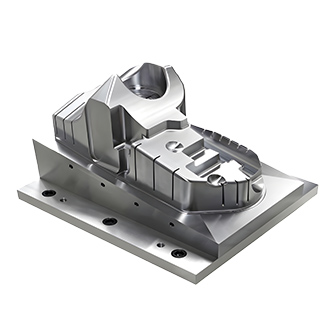

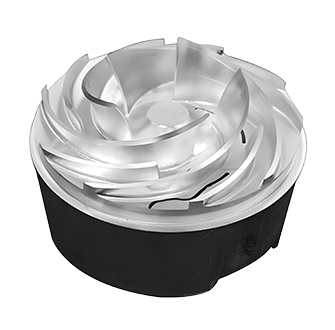

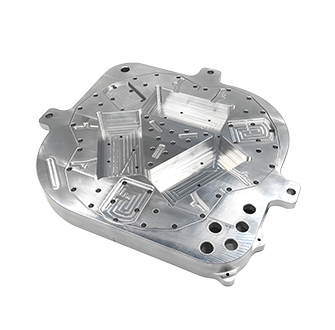

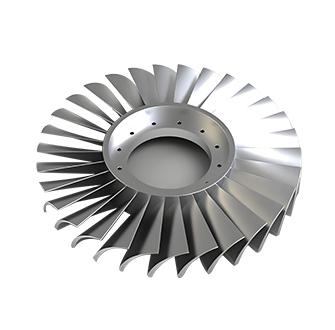

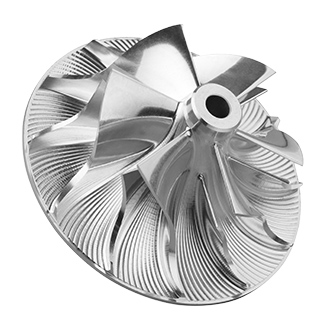

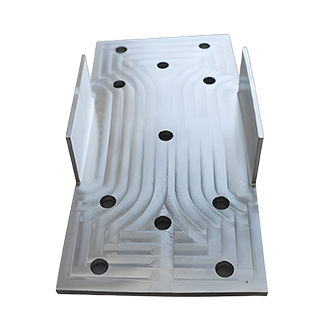

Модель Eumaspinner DU5-500/650 может выполнять комплексную обработку сложной детали за одну установку на станке с ЧПУ. Доступна возможность выбора типа привода шпинделя: прямой привод или электрошпиндель. Максимальная скорость фрезерования достигает 20000 об/мин, что обеспечивает высокую производительность обработки. Поворотно-наклонный стол оснащен приводом торк DD и энкодером Heidenhain, что позволяет осуществлять полную 5-осевую обработку одновременно. Ось B имеет диапазон поворота ±120°, а ось C обеспечивает вращение на 360°, что особенно важно для высокоточных задач, таких как изготовление пресс-форм. Оборудование способно работать с тяжелыми заготовками и может быть оснащено системами автоматизации для производственных процессов.
5-осевые фрезерные станки с ЧПУ серии DU5 появились 20 лет назад и экспортировались по всему миру, включая внутренний рынок, в общей сложности более 100 единиц. Эта классическая структура станка имеет полностью закрытую конструкцию с широким внутренним пространством, что позволяет операторам легко менять инструменты и заготовки. В сочетании с высокой жесткостью конструкции это создает компактный, высокоточный и многофункциональный 5-осевой обрабатывающий центр.
5-осевые вертикальные обрабатывающие центры EUMASPINNER серии DU изготовлены из мраморного минерального литья с повышенной прочностью на растяжение и демпфирующей способностью. Они подвергаются термической обработке для устранения внутренних напряжений и сопротивления ползучести или усталости в различных условиях эксплуатации и, таким образом, сохраняют точность даже при длительном резании даже самых жестких материалов и допусков на изготовление деталей.
Исключительно тяжелая ребристая структура геометрически симметрична, чтобы сбалансировать тепловые и динамические нагрузки, обеспечивает высочайший уровень статической и динамической стабильности, необходимой для постоянной точности резания.
Эта конструкция обеспечивает оптимальную жесткость и жесткость на кручение для высокопроизводительного производства.
Станина из мраморного отливки с высокой жесткостью и устойчивостью.
Прочная и жесткая станина, оси X и Y оснащены поперечно-скользящей салазкой, делает конструкцию подходящей для установки шпинделя с высоким крутящим моментом.
Оси X/Y/Z оснащены оригинальными импортными линейными роликовыми направляющими THK
Высокоточные ШВП класса C3 в стандартной комплектации и тайваньские оригинальные шарико-винтовые пары PMI/HIWIN сверхвысокой точности C0 в качестве опции. Точность повторного позиционирования оси полного хода достигает 0,003 мм.
Тайваньский “торк” двигатель Hiwin DD в стандартной комплектации оснащен абсолютным энкодером Heidenhain для высокоскоростной и точной обработки.
Шпиндель с прямым приводом или встроенный шпиндель с конусом SK или HSK A63 может быть изготовлен в соответствии с требованиями заказчика
|
Технические характеристики |
||||
|
Параметр |
ед. изм. |
DU5-500 |
DU5-650 |
|
|
Перемещение по осям X/Y/Z |
мм |
520/450/420 |
620/520/460 |
|
|
Оси B/C |
Угол поворота по оси В |
град. |
±120 |
±120 |
|
Привод по осям B/C |
- |
Прямой |
Прямой |
|
|
Диапазон вращения по оси C |
град. |
360(0.001) |
360(0.001) |
|
|
Расстояние от торца шпинделя до стола |
мм |
150-570 |
150-610 |
|
|
Размер рабочего стола/макс.рабочий |
мм |
Ø500/540*R480 |
Ø650/880 |
|
|
Т-образных пазов Количество/ширина |
- |
6-12H8 |
5-14H8/H11 |
|
|
Макс. нагрузка на стол |
кг |
200 |
300 |
|
|
Макс. частота вращения оси B/C |
об/мин |
60/150 |
60/100 |
|
|
Крутящий момент оси В/С |
Нм |
335/106 |
2000/600 |
|
|
Максимальный крутящий момент оси B/C |
Нм |
1680/840 |
4200/2400 |
|
|
Шпиндель |
Макс. частота вращения шпинделя/хвостови ка |
об/мин |
15000/HSK-A63 |
15000/HSK-A63 |
|
Мощность (S1/S6 40%) |
кВт |
16.8/23.5 |
18/25.2 |
|
|
Выходной крутящий момент (S1/S6 40%) |
Нм |
53/100 |
82/118 |
|
|
Система подачи |
Ускоренная подача по осям X/Y/Z |
м/мин |
42 |
42 |
|
Рабочая подача по осям X/Y/Z |
м/мин |
0.001~20 |
0.001~20 |
|
|
Мощность привода по осям X/Y/Z |
кв |
3.1/4.29/4.29 |
3.1/4.29/4.29 |
|
|
Магазин инструментов |
Кол-во инструментов |
поз. |
32 |
32 |
|
Макс. длина инструментов |
мм |
300 |
300 |
|
|
Макс. Ø инструмента соседний/не соседний |
мм |
Ø75/Ø150 |
Ø75/Ø150 |
|
|
Макс. вес инструмента |
кг |
8 |
8 |
|
|
Прочее |
Мощность двигателя СОЖ |
кВт |
1.0+1.0 |
1.0+1.0 |
|
Требуемое давление воздуха |
кг/см² |
5-8 |
5-8 |
|
|
Давление насоса СОЖ |
баp |
4 |
4 |
|
|
Емкость бака СОЖ |
л |
180 |
240 |
|
|
Требуемая мощность |
кВA |
50 |
65 |
|
|
Точность позиционирова ния |
Ось XY/Z (полный ход по VDI3441) |
мм |
0.008 |
0.008 |
|
Ось B/C (VDI3441 полный ход) |
угл.сек. |
10 |
10 |
|
|
Точность повторного позиционирова ния |
Ось X/Y/Z axis (VDI3441 полный ход) |
mm |
0.004 |
0.004 |
|
Ось B/C (полный ход VDI3441) |
угл.сек. |
4 |
4 |
|
|
Система ЧПУ |
Siemens |
- |
Siemens One |
Siemens One |
|
Габариты |
Общая высота |
мм |
2900 |
2995 |
|
Длина х Ширина (без конвейера) |
мм |
2840X3000 |
2850X3354 |
|
|
Масса нетто (без аксессуаров) |
кг |
6000 |
6800 |
|
Полностью закрытая кабина (верхняя часть открыта)
Устройство охлаждения масла шпинделя
Автоматическая централизованная система смазки
Обдув шпинделя воздухом
Конвейер для стружки
Трехцветная лампа
Выносной пульт с маховичком
Теплообменник электрошкафа
Регулировочные болты и установочные опоры
Привод DD для оси В/С
Устройство водяного охлаждения оси B/C
Замок защитной двери
Автоматическое устройство смены инструмента
СОЖ
Гидравлический аппарат
Устройство для промывки стружки
Рабочее освещение
Система автоматического отключения питания МЗ0
Интерфейс RS232
Ящик для инструментов
Руководства по эксплуатации/обслуживани
Ось B/C абсолютный энкодер Heidenhain
Магазин инструментов 32 позиции
Оптические линейки Heidenhain по 3 осям
Устройство настройки инструмента Renishaw NC4
Вытяжка масляного тумана
Автоматические двери
Магнитный сепаратор
“Shopmill”
Компенсация температуры шпинделя и ШВП
Верхняя крыша
Магазин инструментов 40 позиций
Электрошпиндель Taiwan CELLS 15000/20000 об/мин
Устройство для измерения заготовок Renishaw OMP40
Охлаждающая жидкость через шпиндель 20/30/50/70 бар
Вращающееся окно (Rotoclear)
Система защиты от столкновений
Постпроцессор NX
Пятиосевое преобразование вектора измерения координат и коррекция
Высокоточная сборка EUMASPINNER
Маслоотделитель
